有機鈣鈦礦薄膜熱穩定不佳以及與基板的不匹配性，使該材料經傳統高溫熱製程時往往導致薄膜劣化

本技術特點在於低溫（可低至室溫）即可完成結晶退火製程，並有助於晶向控制，薄膜品質與元件特性可獲大幅提升

 技術簡介

本技術針對有機鈣鈦礦（Organic Perovskite）材料於光電元件應用中常見的熱穩定性不佳與基板不匹配問題，開發出可在低溫甚至室溫下完成的結晶退火製程。此技術可有效控制晶向生長，提升薄膜的結晶性、均勻性與致密度，避免傳統高溫製程造成的材料劣化。透過光退火技術，薄膜結晶性明顯優於熱退火，晶粒更緻密且抗劣化能力提升三倍以上；電場退火技術則能進一步降低缺陷密度，形成大晶粒結構並改善光電特性。此外，本技術亦成功應用於二維有機鈣鈦礦記憶元件開發，藉由晶向控制實現穩定且可重複的電阻切換，次數可達數千次。此低溫高品質鈣鈦礦薄膜製程能兼顧材料穩定性與高效能，適用於太陽能電池、光感測器、雷射、LED、薄膜電晶體及記憶體等光電與半導體元件，具高度產業化潛力，並可透過技術移轉或合作開發推進應用落地。

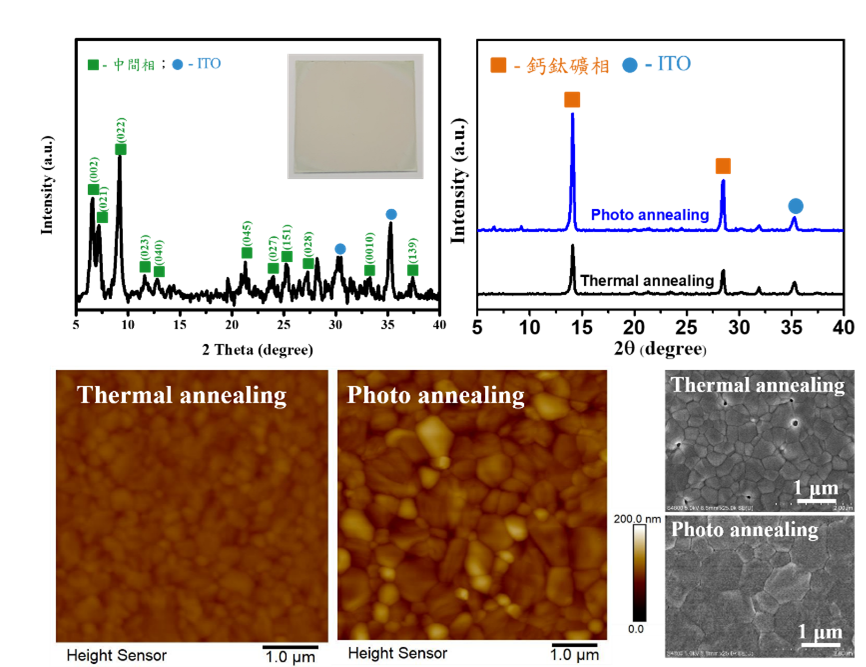

▲圖說：有機鈣鈦礦薄膜光退火技術開發，薄膜經光退火比熱退火結晶性更好，晶粒組織更為均勻而緻密，同時光退火試片可展現三倍以上抗劣化能力。

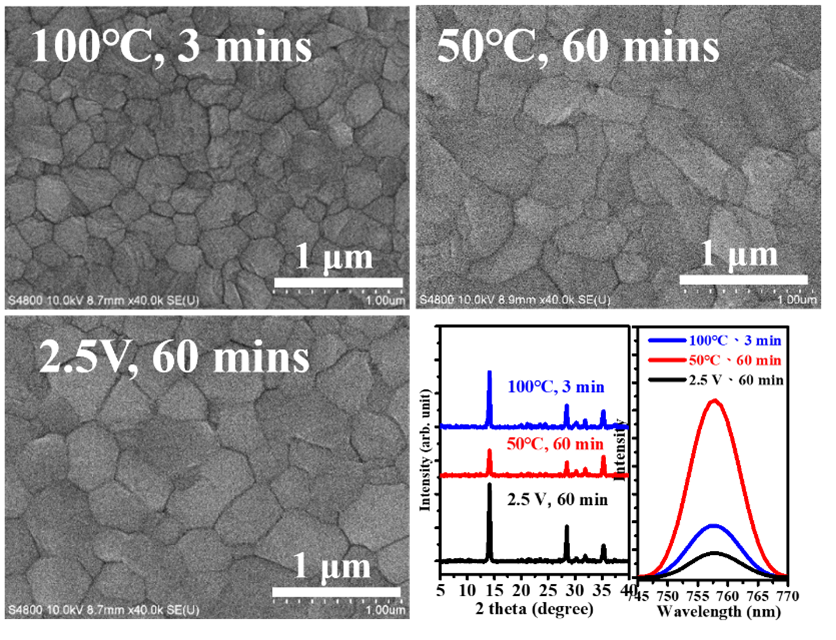

▲圖說：有機鈣鈦礦薄膜電場退火技術開發，電場退火試片相比於50℃熱處理或一般常用100℃熱處理都具有更好的結晶性、低缺陷密度（弱PL）與大晶粒結構。

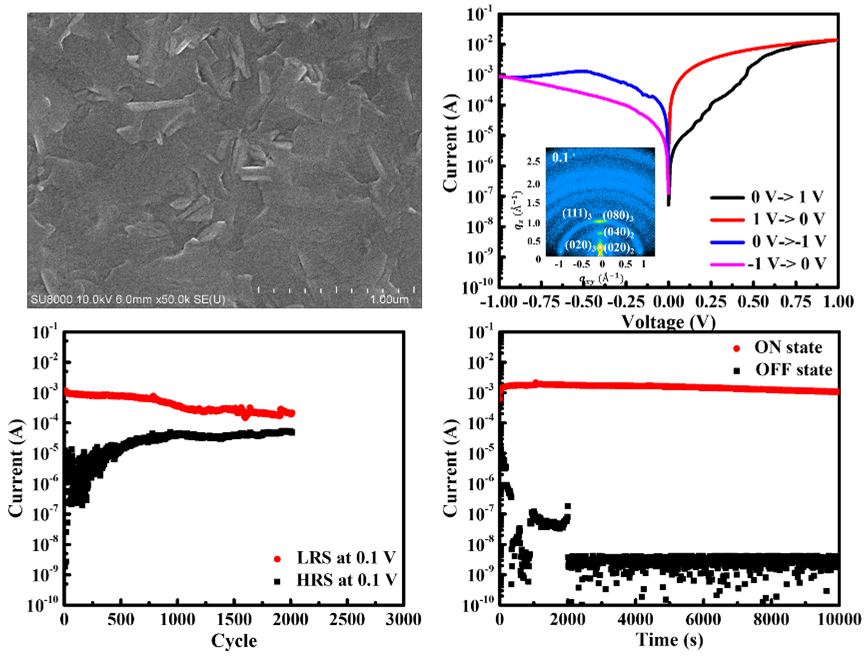

▲圖說：開發二維有機鈣鈦礦薄膜電阻式記憶元件，控制薄膜形成適當晶向排列，元件之電阻切換次數可達數千次。

 應用案例

電子、光電、半導體

 相關連結

無

 專利名稱證號

無

 技術產學合作或技轉單位

無

 獲獎紀錄

無

 技術聯絡人

國立高雄大學 李雨謙專任助理

連絡電話：07-5916639

聯絡信箱：vivianlee@nuk.edu.tw
