解決痛點

本技術發明之手工具在結構上採取分件式設計，故能針對不同的作業環境與待夾物，更換夾頭與稱塊單元，甚至更易於後續維修，擁有較佳的適用性。另外，本技術核心之結構在製造上可透過3D列印加工，不僅能提高精度，還能節省大量製造成本。而透過齒輪與排齒部的相互配合，即能透過手動的方式，達到高精準之夾頭開合角度控制，而有利於穩定地夾取細小容易丟失或結構脆弱的電子元元，甚至能避免損毀待夾物的情況發生。因此，本技術發明之手工具製造方便、結構簡易、適用性廣、精準夾取，以至於本技術發明在微物夾取的領域中，應有很大的應用價值。

 技術簡介

本技術發明之手工具是可拆卸組裝的設計，如產品技術圖示內的電腦實體建模(CAD)之模擬組裝與使用；本手工具前端齒排設計與握持本體以及夾頭的安裝方向有關，若要達到可拆卸、替換的目的，齒排平面位置的方向須合本體平行。產品技術圖示中第5項之後方部分連接上方的推持模塊，用於在推動模塊時可連帶整個推桿進行移動，使齒排可以推進做到開啟或收合夾頭的動作，同時也給彈性部件做頂持，限制達到所需的位置，且為了提供在推持時方向性的穩定，採矩形的設計，增加與握持本體預留的空間的表面接觸面積。

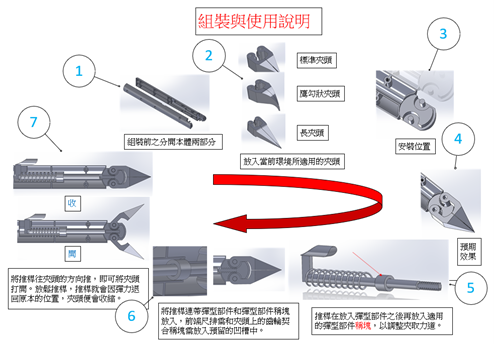

▲圖說：電腦實體建模(CAD)之模擬組裝與使用

 應用案例

對於本實作成品，我們有以下的應用案例說明(如下附圖)：
(1)    經現場工作者測試顯示，本應用實作手工具具實用價值，輕巧好上手。
(2)    可客製化變換環境所適用的夾頭。
(3)    可利用CAD實體建模的設計，調整改良與修正。
(4)    可利用3D列印技術小量製作本工具。
(5)    可輕易調整夾取力道，以符合使用者對於細小零件的夾取強度要求。
(6)    本手工具的零件易於製作，並可以各種智慧製造(3D列印、CNC加工、粉末冶金製作)加工，然後組立。
(7)

 相關連結

無

 專利名稱證號

"夾具" 中華民國發明專利第 I838100 號

 技術產學合作或技轉單位

無

 獲獎紀錄

2024全國大專院校產學創新實作競賽機械自動化及手工具創新組第三名

 技術聯絡人

義守大學 黃育輝經理

連絡電話：07-6577711 ext. 2194

聯絡信箱：yuhuihuang@isu.edu.tw
